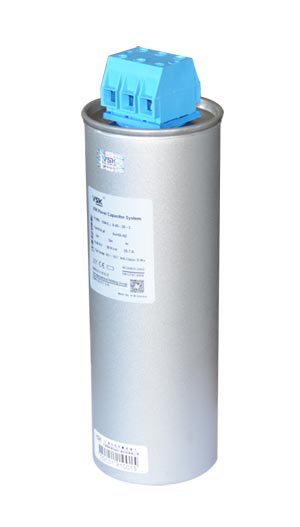

VSK牌VZMJ2系列自愈式环保电容器，其电容器元件采用优质低损耗薄膜，在动态1000级以下的净化环境分切、卷绕后，经端面喷金，密封于铝壳内，在高真空度下烘干铝壳内并注入特殊保护材料。运用可靠的安全型超压拉断保护技术，并适用于户内或户外。
主要技术参数
过电压 Imax：UN+10%(每天可持续达8小时)/UN+15%(每天可持续达30分钟)/UN+30%(持续达1分钟)
过电流 Is： 高1.3*IN(某些情况下可高些)
浪涌电流： 200倍额定电流
介电质损耗： ≤0.25W/kvar
电容容差：-5%/+10%
测试电压、端对端 UTC：2.15Un,10S
测试电压、端对壳 TLD(CO)：高达UN=≤660V:3000VAC,10S; 超过UN=660:6000VAC,10S High
寿命 LCT/UCT：100000工作小时
环境温度Hrel： -25。/D,大55℃,低可在-25℃环境下运动,在限定的冷却条件下也可允许较高环境温度
冷却：自然冷却(或限定冷却)
大容许湿度： 95%
大容许高度：≤3000m(海平面以上)
安装位置：任何可能的位置
装配与接地：用M12螺栓固定在保护壳底上
安全特性：干式技术,自愈性技术,过压拉断保护装置
放电电阻：交货时已包含放电模块
保护壳： 冲压铝罐
保护级：IP20,室内装配(与保护壳一起装配,满足IP55,直接户外使用)
介电质：优质聚丙烯膜
注入材料： 特殊保护材料
端口：双级,可触摸,带有防电击保护(符合VED0106,100)大电缆横截面积为13mm2
标准: IEC831-1(2),EN60831-1,2,
|
规格 |
外型尺寸 |
安装尺寸 |
端子结构 |
|
VZMJ2-0.40-10-3 |
76*240 |
M12*16 |
A |
|
VZMJ2-0.40-15-3 |
86*240 |
M12*16 |
A |
|
VZMJ2-0.40-20-3 |
96*240 |
M16*25 |
B |
|
VZMJ2-0.40-25-3 |
106*240 |
M16*25 |
B |
|
VZMJ2-0.40-30-3 |
106*280 |
M16*25 |
B |
|
|
|
|
|
|
VZMJ2-0.45-10-3 |
65*240 |
M12*16 |
A |
|
VZMJ2-0.45-15-3 |
76*240 |
M12*16 |
A |
|
VZMJ2-0.45-20-3 |
86*240 |
M12*16 |
A |
|
VZMJ2-0.45-25-3 |
96*240 |
M16*25 |
B |
|
VZMJ2-0.45-30-3 |
106*240 |
M16*25 |
B |
|
VZMJ2-0.45-40-3 |
106*280 |
M16*25 |
B |
|
VZMJ2-0.45-45-3 |
116*280 |
M16*25 |
B |
|
|
|
|
|
|
VZMJ2-0.48-10-3 |
76*240 |
M12*16 |
A |
|
VZMJ2-0.48-15-3 |
86*240 |
M12*16 |
A |
|
VZMJ2-0.48-20-3 |
96*240 |
M16*25 |
B |
|
VZMJ2-0.48-25-3 |
106*240 |
M16*25 |
B |
|
VZMJ2-0.48-30-3 |
116*240 |
M16*25 |
B |
|
VZMJ2-0.48-40-3 |
116*280 |
M16*25 |
B |
|
|
|
|
|
|
VZMJ2-0.525-10-3 |
76*240 |
M12*16 |
A |
|
VZMJ2-0.525-15-3 |
86*240 |
M12*16 |
A |
|
VZMJ2-0.525-20-3 |
96*240 |
M16*25 |
B |
|
VZMJ2-0.525-25-3 |
106*240 |
M16*25 |
B |
|
VZMJ2-0.525-30-3 |
116*240 |
M16*25 |
B |
|
VZMJ2-0.525-40-3 |
116*280 |
M16*25 |
B |
|
|
|
|
|
|
分相补偿电容器 |
|
|
|
|
VZMJ2-0.25-10-3/4 |
96*240 |
M16*25 |
E |
|
VZMJ2-0.25-15-3/4 |
96*240 |
M16*25 |
E |
|
VZMJ2-0.25-20-3/4 |
106*240 |
M16*25 |
E |
|
VZMJ2-0.25-30-3/4 |
116*280 |
M16*25 |
E |
|
|
|
|
|
|
VZMJ2-0.28-10-3/4 |
96*240 |
M16*25 |
E |
|
VZMJ2-0.28-15-3/4 |
96*240 |
M16*25 |
E |
|
VZMJ2-0.28-18-3/4 |
96*240 |
M16*25 |
E |
|
VZMJ2-0.28-20-3/4 |
106*240 |
M16*25 |
E |
|
VZMJ2-0.28-30-3/4 |
106*280 |
M16*25 |
E |

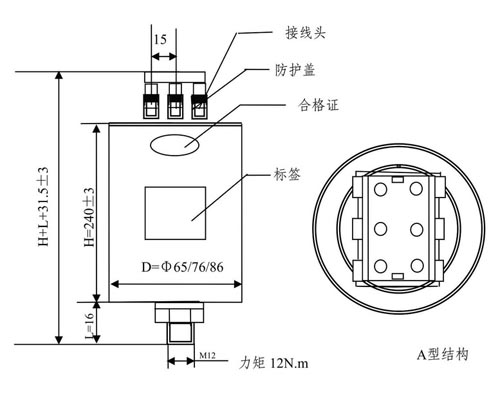

A型结构外形示意图

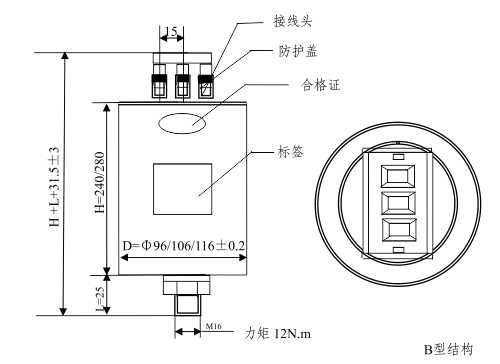

B型端子外形示意图

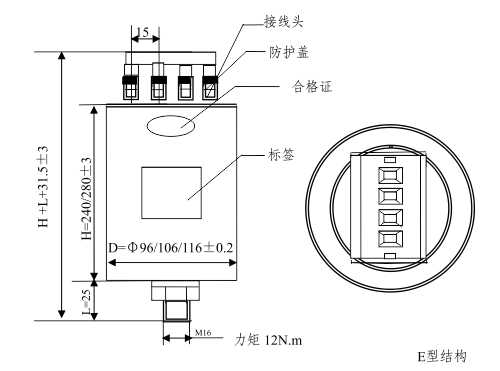

E型端子外形示意图
