一、概述

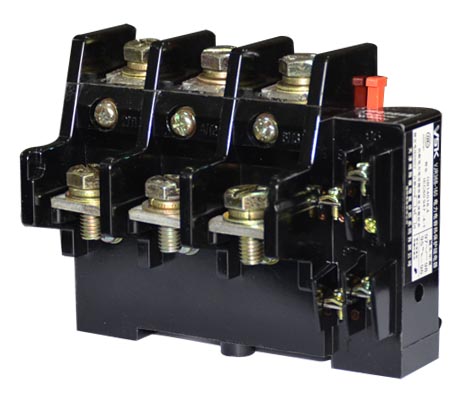

1.1 VJR36B系列电力电容保护继电器，是我公司根据广大用户的一致要求，并结合实际使用情况，在原JR36热继电器的基础上，专为电力电容器配套使用而改进设计的，适用于交流50Hz（60Hz）电压至660V，电容至60Kvar电流至160A以下的无功补偿装置中作为单台电力电容器的热过载保护，该保护器具有过载保护、断相保护、温度补偿、动态指示，动作灵活性检查，有手动复位和自动复位，并有手动断开常闭触头的按钮，整定值与电力电容额定电流值匹配，保护器的额定电流固定式提高了电力电容器的保护精度，不设电流调节盘，以避免不正确调节及非操作人员随意乱调，影响电力电容的保护效果，保护器具有动作可靠，外型美观、实用、安装使用方便，价格低廉等特点，可广泛应用于无功功率因数自动补偿装置的控制电路，是电力电容保护较为理想的配套产品。
1.2 VJR36B全系列电力电容保护继电器适合在下列条件下工作。
a. 海拔高度不超过2000m。
b. 周围空气温度不高于+40℃不低于-5℃。
c. 周围空气的相对湿度在+40℃时应不超过50%，在较低温度时相对湿度不超过90%，例如在20℃时可为90%但出现凝露时，必须采取措施。
d. 周围空气的污染等级为3级。
e. 与垂直面的安装倾斜度不超过5°
f. 在无爆炸危险的介质中，且介质中无足以腐蚀金属及破坏绝缘的气体与尘埃（包括导电尘埃）。
二、型号及含义
三、产品品种、规格
3.1 电容器保护继电器的型式
按电容器的额定容量等级分1～60Kvar。
3.2 电容热保护继电器额定电流与匹配电容器容量规格见
表1
|
电容热保护
继电器型号 |
电容热保护继电器
额定电流（A） |
相 数
|
等级规格
热保护元件额定容量（Kvar） |
|
VJR36B-20 |
20 |
3 |
0.415KV/1Kvar |
|
0.415KV/2Kvar |
|
0.415KV/3Kvar |
|
0.415KV/4Kvar |
|
0.415KV/5Kvar |
|
0.415KV/6Kvar |
|
0.415KV/7.5Kvar |
|
0.415KV/8Kvar |
|
0.415KV/10Kvar |
|
VJR36B-63 |
65 |
3 |
0.415KV/12Kvar |
|
0.415KV/14Kvar |
|
0.415KV/15Kvar |
|
0.415KV/16Kvar |
|
0.415KV/18Kvar |
|
0.415KV/20Kvar |
|
0.415KV/22Kvar |
|
0.415KV/25Kvar |
|
0.415KV/30Kvar |
|
VJR36B-160 |
160 |
3 |
0.415KV/35Kvar |
|
0.415KV/40Kvar |
|
0.415KV/45Kvar |
|
0.415KV/50Kvar |
|
0.415KV/60Kvar |
四、技术要求
4.1 电容热保护继电器在周围介质温度为20±5℃时的动作特性应符合表2要求。
表2
|
序号 |
额定电流倍数 |
动作时间 |
起始条件 |
周围空
气温度 |
|
1 |
1.05 |
>2h |
冷态开始 |
20±5℃ |
|
2 |
1.2 |
<2h |
热态（接序
1试验） |
|
3 |
1.5 |
10A |
<2min |
≤32 |
|
10 |
<4min |
>32 |
|
4 |
7.2 |
10A |
2s |
≤32 |
冷态 |
|
10 |
4s |
>32 |
4.2 三相带断相热保护继电器在各相负载不平衡时的动作特性应符合表3规格
表3
|
序号 |
整定电流倍数 |
动作时间 |
起始条件 |
周围空气
温度℃ |
|
任意两相 |
另一相 |
|
1 |
1.0 |
0.9 |
>2h |
冷态 |
20±5 |
|
2 |
1.15 |
0 |
<2h |
热态（接序1） |
4.3 温度补偿性能
电容热保护继电器的温度补偿性能应符合表4规定。
表4
|
序号 |
整定电流倍数 |
动作时间 |
起始条件 |
周围空气
温度℃ |
|
1 |
1.0 |
>2h |
冷态开始 |
+40 |
|
2 |
1.2 |
<2h |
热态（接序
1试验） |
|
3 |
1.05 |
>2h |
冷态开始 |
-5 |
|
4 |
1.30 |
<2h |
热态（接序
3试验） |
4.4 辅助触头技术参数见表5
表5
|
额定绝缘电压 (Ui ) V |
660V |
|
约定发热电流 （Ith）A |
10 |
|
额定工作电流 （Ie） A |
0.47 |
4.5 主电路额定绝缘电压(Ui )a.c.690V.
4.6 电容热保护继电器在出厂时均调整为自动复位形式，如欲调手动复位，可将电容器热保护继电器侧面气孔内螺钉倒退约三、四圈均可。
五、安装使用说明
5.1 接线标记
5.1.1 主电路接线端子的标志：进线端子标志为1/L1,3/L2、5/L3与之对应的出线端子标志为2/T1、4/T2、6/T3。
5.1.2 辅助电路接线端子的标志：常闭触头接线端子标志为95、96常开触头接线端子标志为97、98。
5.1.3 VJR36B全系列电容热保护继电器安装为独立式安装，可与各类接触器配合使用，固定方式可用螺钉固定。
5.1.4 VJR36B全系列电容热保护继电器在连接其主电路时应按表6和表7选择与热元件相适应的连接导线，辅助电路连接导线的大截面积不得超过2.5mm²接线螺钉应旋紧，不得松动。
表6
|
额定电流
上限值A |
>0
≤8 |
>8
≤12 |
>12
≤20 |
〉20
≤25 |
〉25
≤32 |
〉30
≤50 |
〉50
≤65 |
〉65
≤85 |
|
连接导线截面积mm² |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
|
整定电流上限值A |
〉85
≤115 |
〉115
≤150 |
〉150
≤175 |
〉175
≤225 |
〉225
≤250 |
〉250
≤275 |
〉275
≤350 |
〉350
≤400 |
|
连接导线截面积mm² |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
表7
|
试验电流范围
（A） |
铜排 |
铜电缆 |
|
尺寸
mm |
数量 |
截面积
m² |
数量 |
|
400〈1≤500 |
30*5 |
2 |
150 |
2 |
|
500〈1≤630 |
40*5 |
2 |
185 |
2 |
六、注意事项
6.1 必须选用与所保护的电力电容器额定容量相同的电容热保护继电器，若不符合，则将失去保护作用。
6.2 电容热保护继电器除了接线螺钉外，其余螺钉均不得拧动，否则其保护特性即行改变。
6.3 电容热保护继电器进行安装接线时，必须切断电源。
6.4 出厂的电容热保护继电器均已调整合格，用户不得随意打开躯壳进行调整。
6.5 电容热保护继电器在运行中应定期检查，检查周期视工作条件决定，检查主要包括：
a．清除灰尘污物；尤其注意清除进出线相的污物，以防造成相间短路；
b．动作机构灵活性检查；
c．拧紧所有的紧固件；
d．进行整定电流值的检查校证。
6.6 在用户遵守保管，安装及使用规则的条件下，从本公司发货之日起不超过18个月，电容热保护继电器封印完好，产品如因制造质量问题而发生损坏或不能正常使用时，本公司负责无偿更换和修理。
七、订货举例：
例 订VJR36B-160型三相电容热保护继电器，额定电压415V，可控电容容量45Kvar 300台。应写成：VJR36B-160 45Kvar 300台
