一、概述

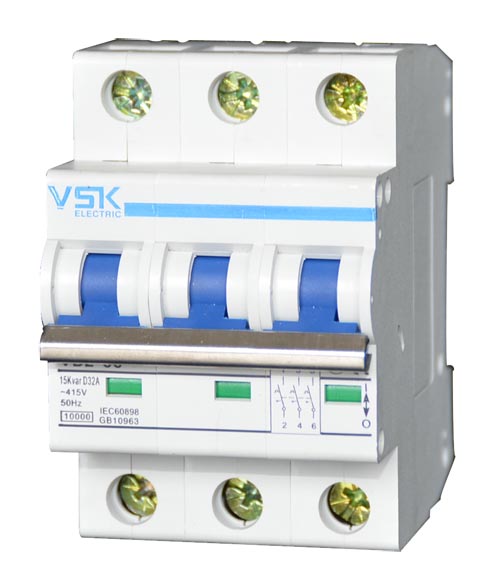

VB2-65型低压电容保护断路器（脱扣器）是参照电力电容器实际运行特性而设计开发的，专为电力电容器配套使用，规格等级按电力电容器额定容量匹配，具有在高浪涌电流时不会出现误动作的特性，具有结构优化、性能可靠、分断能力高、外形美观小巧等特点。广泛应用于无功补偿装置中的电力电容器过载、短路保护作用。
1.1 VB2-65型低压电容保护断路器适合在下列条件下工作。
a. 海拔高度不超过2000m。
b. 周围空气温度不高于+40℃不低于-5℃，24h的平均值不超过+35℃；
c. 高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
d. 在无爆炸危险的介质中，且介质中无足以腐蚀金属及破坏绝缘的气体与尘埃；
e. 在没有雨雪侵袭的地方；
f. 无明显摇动和冲击振动的地方。

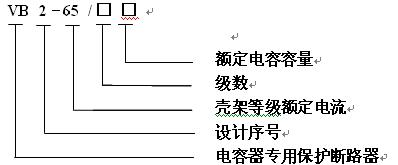

二、型号及含义
三、技术特征
3.1 分类
按级数分有：二级、三级、四级。
3.2 主要技术参数（见表一）
表1 基本规格及参数
|
型 号 |
额定电容容量（Kvar） |
级 数 |
电 压
(V) |
分断能力
(A) |
|
VB2-65型 |
1、2、3、4、5、6、7.5、8、10、12、14、15、16、18、20、22、25、30、35、40、45、50、60 |
3 |
415 |
6000 |
3.3 电容保护断路器的过电流保护特性（见表2）
表2 电容保护断路器的过电流保护特性
|
序 号 |
型号规格 |
起始规格 |
试验电流（A） |
试验时间 |
预期结果 |
备注 |
|
1 |
所有值 |
冷态 |
1.13In |
t≥1h |
不脱扣 |
|
|
2 |
所有值 |
紧接着I项试验 |
1.45 In |
t<1h |
脱扣 |
电流在5s内上升至规定值 |
|
3 |
In≤32 |
冷态 |
2.55 In |
1s |
脱扣 |
|
|
In>32 |
1s |
|
4 |
VB2-65型 |
冷态 |
10 In |
t≥0.1s |
不脱扣 |
闭合辅助开关接通电源 |
|
5 |
VB2-65型 |
冷态 |
14 In |
t<0.1s |
脱扣 |
闭合辅助开关接通电源 |
四、使用与维护
4.1 检查移印标志上的技术参数是否符合使用要求。
4.2 用500V兆欧表检查断路器的级与级（单级除外）、进线端与出线端之间的绝缘电阻应不小于2MΩ，极与外壳、极与安装轨之间的绝缘电阻应不小于5 MΩ，如低于要求，该产品不能使用，应与供应商及时调换。
4.3 将断路器合、分几次检查断路器操作机构有无卡滞现象、机构动作是否可靠。
4.4 本系列断路器的整定温度为30℃+50℃，若多个断路器同时装入密封的箱体内，箱体温度相应升高，使用电流为0.8 In。
4.5 连接导线的截面积应与断路器的额定电流相适应（见表3）
表3 额定电流和连接导线的截面积
|
额定电流值A |
1、3
6 |
10 |
16
20 |
25 |
32 |
40
50 |
63 |
|
导线截面积mm² |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
|
连接导线短长度m |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
4.6 本系列断路器为导轨安装
4.7 当环境温度发生改变时，其额定电流值相应的予以修正。温度修正系数（见表4）
表4 额定电流值温度修正表
|
额定电流A |
额定电流修正值A |
|
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
|
1 |
1.15 |
1.10 |
1.05 |
1 |
0.94 |
|
3 |
3.57 |
3.37 |
3.18 |
3 |
2.82 |
|
6 |
6.96 |
6.62 |
6.30 |
6 |
5.64 |
|
10 |
12.25 |
11.45 |
10.70 |
10 |
9.30 |
|
16 |
19.06 |
17.98 |
16.96 |
16 |
15.04 |
|
20 |
23.82 |
22.47 |
21.20 |
20 |
18.80 |
|
25 |
29.78 |
28.09 |
26.50 |
25 |
23.25 |
|
32 |
38.12 |
35.96 |
33.92 |
32 |
30.08 |
|
40 |
49.00 |
45.80 |
42.80 |
40 |
36.80 |
|
50 |
63.00 |
58.32 |
54.00 |
50 |
46.00 |
|
63 |
77.18 |
72.13 |
67.41 |
63 |
58.59 |
五、注意事项
电容器专用断路器的各种特性已由制造厂整定，用户在使用中不可随意调节。
