■所属类型: 电容器投切幵关

规格参数
产品名称:VCJR型电容器专用切换器
产品类型:VCJR1
更新时间:2010/7/30
点 击 数:3723
  详细介绍

概述
    VSK牌VCJR系列电容器专用切换接触器广泛应用于低压无功功率补偿屏中,取代原来由三只XD1系列限流电抗器和一只CJ系列接触器组成元件,也可用于一般的控制电路中限制涌流。
由于现代电网中用电设备中的生产自动化程度在普及,非线性负荷用电设备数量和比重都迅速增大,对城市电网造成的电能质量污染日益严重。电容器接触器专应用在无功补偿和谐波滤波装置柜内电容器运行投切频繁,谐波电流和投切涌流都很大,针对这样的运行环境,市面上常规的电容器接触器大部分由于原材料与成本控制的原因,关键部件的触头含银量严重缩水,成本虽低但导致在很多谐波环境下使用容易出些问题。我公司长期对不同工况的使用环境深入研究,实践经验丰富,VSK电容专用接触器选用银含量85%关键主触头,产品可靠性和稳定性有保证。


型号含义


原理

     当电容器被切换到交流系统时,其结果是谐振电路或多或少会有一定程度的衰减,除了额定电流外,电容器也接受了数倍于额定电流的瞬变电流。由于电阻线圈而受到抑制或衰减。这些电流脉冲会使接触器主触点焊死,并对电容器产生危害,这时应采用地冲击的快速切换接触器。由于采用触点,浪涌电流脉冲(充电的反操作)减低这种浪涌电流也可避免瞬变现象及电压下降。
     带有灭弧功能的超前接触器应应用在这些电容器中,每一触点通过永磁铁连接到接触器的次轭上。这些触点在主触点之前闭合,并在主触点闭合到一定程度断开。电容器接触器的这种特性保证了整个使用周期中有效而稳定的操作。而独立控制的触点也增强了在操作过程中抗干扰能力。
     这种电容器接触器也适用于直接切换低压感和低压损耗电容器组(IEC831,VDE0560),不论有、无去谐扼流圈。它们的特点是带有超前闭合的辅助触点和衰减电阻,它又将浪涌电流的峰值降至少70*1In(浪涌电流),电容器接触器的抗焊接能力可以抵抗高达200*1In的峰值浪涌电流。备用保险丝gl(g G )应调整为1.6到1.8*1In
     所有的电容器接触器都配有辅助触点(常开或常闭型)
     切换器为积木式的,电阻电路部分在主电路部分的上方,电阻电路为三路。主触头设计合理,单独负荷,工作可靠。

功能特点

1、  优良的浪涌电流抑制
2、  改善的功率质量(避免了压降)
3、  电容器接触器的主触点具有较长的使用寿命
4、  电容器的软开发保证了较长的使用寿命
5、  较高的PFC系统的平均使用寿命
6、  较少的电阻损耗
7、  带有灭弧功能的超前闭合触点

主要技术参数

型号
VCJR
-32
VCJR
-43
VCJR
-65
VCJR
-80
VCJR
-95
VCJR
-115
VCJR
-150
VCJR
-170
可控容量Qn
400V  Kvar
15
20
30
40(35)
50(40)
60(50)
80(70)
90(80)
约定发热电流
Ith   A
32
43
69
87
108
250
抑制涌流能力
≤20In
线圈
电压Us  V
36、110、220、380或按用户要求
动作范围
0.85~1.1Us
消耗率
VA
起动
115
200
300
吸特
11
20
22
电寿命   万次
10
8
6
2
机械寿命 万次
100
80
60
20

外形及安装尺寸

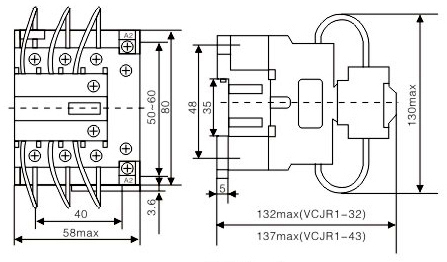

VCJR1-32、43型

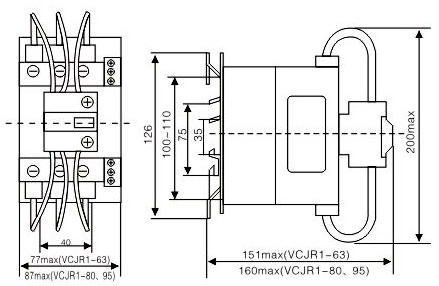

VCJR1-65、80、95型



VCJR1-115、150、170型
