概述

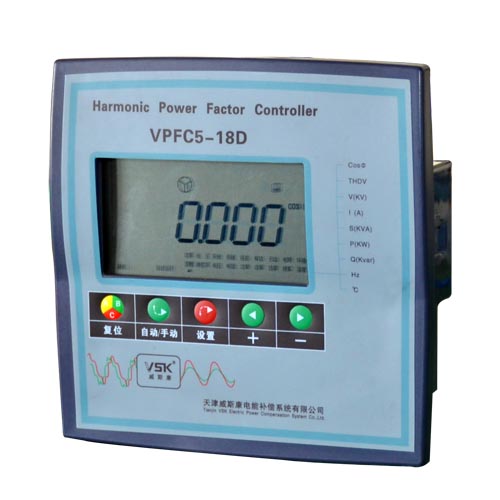

VSK牌VPFC5系列无功功率分相自动补偿控制器，以高性能的16位微处理器为核心器件同时取样3相电压3相电流信号，单台控制器提供18个控制回路，如采用子母机（单台主机可带两台辅机）结构，可提供54个控制回路。每个回路的补偿功能都可通过控制参数的修改任意改变，可用于全分相补、全共补、共补加分相补偿。提供12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。提供RS485接口，采用MODBUS-RUT通讯规约，可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。采用基波功率因素和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。采用字符LCD显示控制参数和电力参数，人机界面友好，外观美观大方。适用于交流45Hz-65Hz、0.4KV以下电力系统功率补偿的自动控制。

功能特点

1.以基波无功功率计算电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
      2.功率因数测量精度高，显示范围宽。目标功率因数调节范围宽。
      3.有12种电容器容量编码方式供用户选择。可再编程式的补偿方案和输出回路。
      4.单机多18路输出，子母机可实现54路输出。
      5.大屏幕LCD显示屏，中文操作，人机界面友好操作方便。
      6.各种控制参数全数字可调直观使用方便。具有掉电保护功能数据不丢失。
      7.具有自动运行与手动运行两种工作方式。
      8.提供一个无源开关信号输出的报警口，报警驱动事件可编程。
      9.具有过电压、欠电压、畸变率超标、温度超标保护功能。
     10.电流信号输入阻抗地≤0.01Ω。

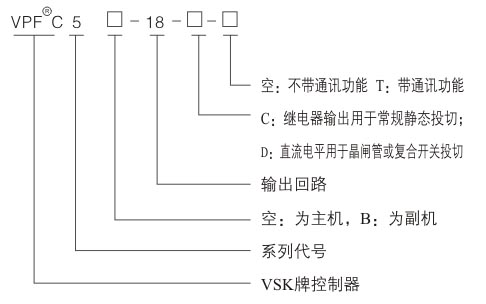

型号及含义
