概述

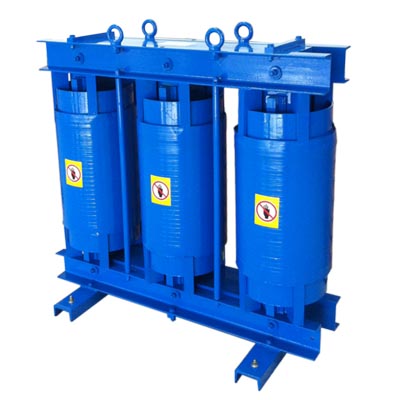

VLBH铁芯式高中压调谐电抗器，绕组材料为铜线，接线端子为铜或铝材质。电抗器为环氧树脂浇注而成，具有空载损耗低，机械强度高，绝缘强度好的特点，同时因为其噪音低，振动小。所以对周围环境干扰非常小。

技术参数

额定容量：100~5000Kvar(其它容量可定制)

电抗系数：6%，7%，13%，14%

额定电流：除特殊定制的参数外，额定电流计算基波电流值I1和谐波电流值I_h其中I₁=1.05*I_n(考虑5%的过电压),I_n=1.05√I₁²+I₁²+...I_n-1²+I_n²

电感误差：±3%(可根据需要定制)

制造标准:IEC60076 IEC60289

线性度：在I_lin=1.2x(I₁+I₁+...I_n-1+I_n)=1.2x∑I状态下，电感值衰弱不超过额定值的4%

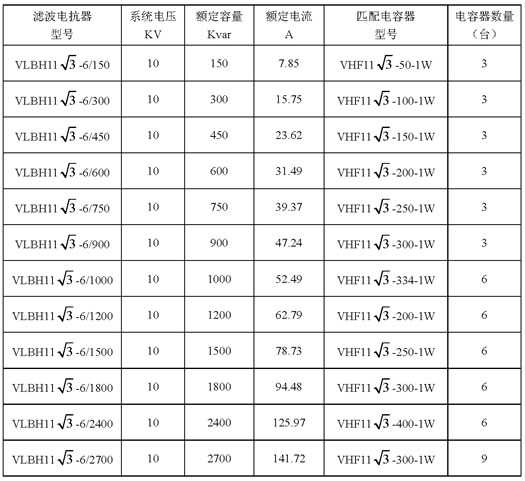

中高压10KV调谐滤波器选型表（XL=6%XC)f=204Hz 抑制5次及以上谐波滤波组件
