概述

VSK牌VHF系列高压电容器具备消耗低、体积小、重量轻的特性。全膜电介质、环保型绝缘油，加上可靠的绝缘能力及机械强度，使VSK电容器能够在复杂的电力系统中得以长期稳定运行。因为具备良好的电气性能，VHF高压电容器尤其适合在暂态电压较高的系统电网或高压滤波回路中使用。

本产品适用于频率50Hz电力系统，提高功率因数用的并联电容器。主要用于改善交流电力系统的功率因数，降低线路损耗，滤除网络谐波提高网络末端电压质量，增大变压器的有功输出。

产品特点

1、该产品以粗化聚丙烯薄膜及苄基甲苯做介质，电子、电力电容器专用铝箔为电极，采用无感卷制方式，为扁形元件，元件内部场强分补均匀，容量无衰减、比特性小、寿命长以及优良的电气性能等特点。
        2、采用高真空干燥浸渍技术除去电容器中全部残余水份和空气，填注苄基甲苯浸渍剂。具有不易导磁、过流大、损耗小等特点，有良好的耐低温特性。
        3、采用不锈钢外壳封装。两侧带有固定架，陶瓷绝缘套。以及科学合理的引出方式。

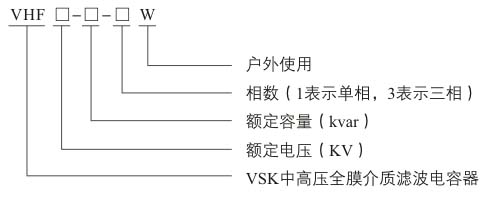

产品型号及含义

主要技术参数

1、额定频率：50Hz
        2、d端子间试验电压：交流试验电压2.15Un或直流试验电压4.3Un。
        3、损耗角正切值：小于0.0009
        4、相数：单相、三相。
        5、绝缘水平：电容器的高压端子与地之间应能承受规定的耐受电压。工频耐受电压施加的时间为1min。

主要特性

※全膜电介质聚丙烯膜/铝箔
        ※灌注液体环保绝缘油，无PCB
        ※介质损耗0.2W/kvar
        ※可应用于户内或户外
        ※三相电容器单体容量从50-800kvar,1-12kv,50/60Hz
        ※绝缘等级7.2-12kV
        ※单相电容器单体容量从50-600kvar,1-20kV,50/60Hz
        ※绝缘等级7.2-24kV

电介质    高耐电强度的全膜电介质

绝缘油

采用C101绝缘油，不含氯化联苯，安全环保型绝缘油。具有无氯、五毒、可生物化解特性。适用的温度范围广，具备良好的热稳定度及良好的电气性能。

内部放电电阻

在10分钟内将额定电压的峰值减少至75V以下（可根据需要定制在5分钟内放至50V以下），符合IEC60871-1标准。

外壳材质  电容器外壳采用不锈钢材质，在电容器底部和顶部附含涂层。

绝缘子    采用可靠强度的绝缘能力的焊接式绝缘瓷套管，根据工程需求供应任何连接的终端夹。

安装     适用垂直或水平安装。
