概述

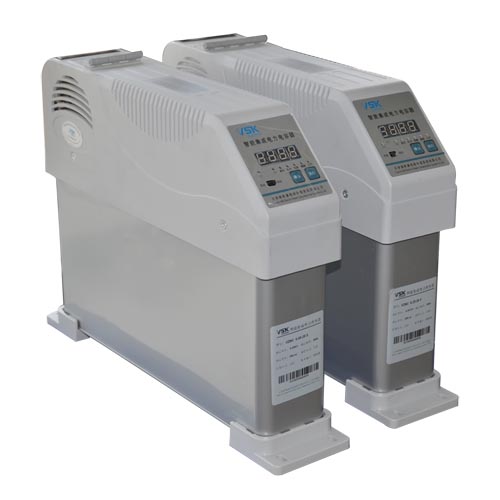

VSK牌VZNC系列低压智能电力电容器是以二台(△型)或一台(Y型)低压电力电容器为主体，采用微电子、软硬件技术、微型传感技术、微型网络技术和电器制造技术等成果，将其智能化、小型化、模块化、是低压电力无功自动补偿技术的集成类产品，可灵活使用于低压无功补偿的各种场合，改变了现有低压无功自动补偿设备的结构模式，具有结构简洁、生产简易、成本降低、性能提高、维护简便的多项优点。
主要技术标准
●电源条件 额定电压：~220V/380V 电压偏差：±20% 电压波形：电流谐波不大于10%电压波 形：正弦波，总畸变率不大于5%工频频率：48.5~51.5Hz 功率消耗：<1W(切除电容器时) <1W(投入两台电容器时)
●测量误差 电压：≤0.5% 电流：≤0.5% 功率因数：≤±1.5% 温度：±1℃
●环境条件 环境温度：-40~40℃ 相对湿度：40℃，20～29%海拔高度：≤2000m
●保护误差 控制准确率：电压：≤0.5% 电流：≤0.5% 温度：±1℃
●可靠性参数100% 控制容许次数：100万次
●电气安全电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置 使用条件》、GB/T22582-2008《低压电力电容器功率因数补补偿装置》要求。
主要特点
1、实现了测控技术与同步开关的结合，控制投切开关的运动速度，消除弹跳、提高寿命，对合闸相位角进行跟踪修正，开关实现较长的的投切寿命。在现有同类智能型电力电容器中，实现了高可靠、低故障、自身功耗小、长寿命的优势。
2、合闸无涌流，实现电容器电压过零投入、电流过零切除，同步投切完全避免开关过电压，无过压击穿，无拉弧和重燃。
3、用恰当的方式进行补偿，各项控制功能完善，具备高档电能分析仪功能，功能齐全，性能好，还可配置多种外设，以满足不同的客户需求。
4、产品测量保护功能齐全，具备电容器体内温度、电网谐波含量、断相、三相不平衡等特殊保护。
5、产品可多台积木式使用，多台使用时自动产生主机，其余为从机，构成无功自动控制系统，个别故障从机自动退出，不影响其他机器工作。主机故障自动退出，产生新的主机，组成新的系统工作。
VZNC智能电容器产品的常用规格选型表
|
补偿方式 |
规格型号 |
容量（Kvar） |
额定电压（V） |
备注 |
高度H（mm） |
|
三相共补 |
VZNC 0.45-70S |
70 |
450 |
35+35 |
385 |
|
VZNC 0.45-60S |
60 |
450 |
30+30 |
385 |
|
VZNC 0.45-50S |
50 |
450 |
25+25 |
335 |
|
VZNC 0.45-40S |
40 |
450 |
20+20 |
335 |
|
VZNC 0.45-30S |
30 |
450 |
20+10 |
280 |
|
VZNC 0.45-25S |
25 |
450 |
15+10 |
280 |
|
VZNC 0.45-20S |
20 |
450 |
10+10 |
280 |
|
VZNC 0.45-15S |
15 |
450 |
5+10 |
280 |
|
VZNC 0.45-10S |
10 |
450 |
5+5 |
235 |
|
分相补偿 |
VZNC 0.25-30F |
30 |
250 |
|
335 |
|
VZNC 0.25-20F |
20 |
250 |
|
280 |
|
VZNC 0.25-15F |
15 |
250 |
|
280 |
|
VZNC 0.25-10F |
10 |
250 |
|
235 |
|
VZNC 0.25-5F |
5 |
250 |
|
235 |
