1、采用交流采样技术
2、人机界面友好，操作方便
3、使用基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡对谐波不敏感
4、控制参数全数字操作，使用方便，停电数据不丢失
5、采用自动寻优的控制方案，减少投切次数，提高系统的使用寿命
6、具有功率因数和无功功率两种补偿模式
7、抗干扰能力强，能抵御从电源直接输入2000V干扰脉冲，不死机不丢失数据，运行稳定可靠
8、数码显示电网功率因数，无功功率，电压、电流（一次测），控制参数
9、具有手动运行和自动运行两种工作模式，方便用户安装调试
10、具有过压、欠电压判断显示并快速切除电容器组的功能，防止电容器组在过电压条件下运行
11、具有可选的投切震荡闭锁功能（用户订货时需注明）
12、具有可选的单组电容器从切除时刻到投入时刻延时200秒的功能，使电容器组切除后有充分的放电时间，减少电容器再次投入时对电网的冲击（用户订货时需注明）
13、电流取样信号的输入电阻小于0.05欧，可直接从计量回路中取出
14、具有全自动模式与人共设定模式的选择功能
15、输出路数1-12路可设定
五、工作模式的等点
全自动工作模式的特点：本控制器在出厂前已将工作模式调整在全自动模式下，所有参数已按合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。
人工设定模式的特点：能精确的控制电容器组的投切无投切震荡，适合所有工作环境特别是负载轻电容容量大的场合。
六、全自动模式与人工设定模式的选择
控制器工作模式的选择是利用PR-4参数的取值不同来区别的。如用户将此参数调节在（1-12）内则表示控制器工作在全自动模式下，数据的大小表示控制器输出回路的多少；如用户将参数调节在（50-4000）内则表示控制器工作在人工设定模式下，数据的大小表示用户系统总电流互感器变化。
注：在人工设定模式下用户在没有使用控制器之前必须给控制器输入实际电流互感器变比及所有电容器容量等参数。
七、不同工作模式下的各菜单显示内容
|
工作模式 |
功率因数 |
无功功率 |
手动运行 |
|
人工模式 |
显示功率因数 |
显示无功功率 |
显示功率因数 |
|
自动模式 |
显示功率因数 |
显示“RUrO” |
显示功率因数 |
八、调试
警告：用户在调试过程中务必遵循以下的调试步骤进行，其中打★号的为控制器工作在人工设定模式下的操作项。

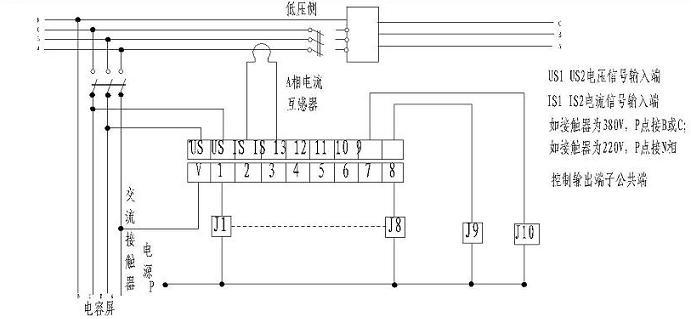

1、按照接线图的要求组装好补偿装置，并对其进行一次详细的检查，排除那些会带来严重安全隐患的错误。
2、补偿装置合闸，控制器进入自动运行状态。
☆3、输入现场信号电流互感器的变化，详见菜单操作。
☆4、输入每支路电容器组容量，详见菜单操作。
5、操作“菜单”键使手动运行指示灯亮，手动运行作为补偿装置调试的一种手段可以用来检查其接线正确与否，操作递增键投入一电容组操作递减键切除一电容器组。
注意：对应电容器值为零的输出端子不能进行投切动作。以上操作可以没有电流信号。
6、为了使控制器能自动投切电容器组，除了用户必须将菜单置于“功率因数”或“无功功率”菜单之下外还必须有滞后于电压信号的信号并且系统电压既不高于过压保护值也不低于欠压保护值。
九、按钮功能
|
名 称 |
符号 |
内容 |
|
菜单键 |
|
主菜单，子菜单选择 |
|
递增键 |
|
预置参数时增加数据，手动运行时投入电容器组 |
|
递减键 |
|
预置参数时减少数据，手动运行时切除电容器组
在“功率因数”菜单下：自动模式显示二次电流mA
人工设定模式显示一次电流A
在“功率因数”菜单下：显示电压信号值V |
十、菜单操作
1.在自动模式下的参数调节步骤
|
被预置参数的选择 |
参数代码 |
代码含义 |
参数范围 |
参数调节 |
|
操作“菜单”键 使“参数预置”
指示灯亮 |
PR-1 |
COS预置 |
0.80-0.99 |
按“△”键
参数增加
按“▽”键
参数减小 |
|
再按“菜单”键 |
PR-2 |
延时预置 |
1-250秒 |
|
再按“菜单”键 |
PR-3 |
过压预置 |
400-500V |
|
再按“菜单”键 |
PR-4 |
回路预置 |
1-12路 |
|
同时按“△▽”
键3秒钟 |
PR-5 |
信号同名端 |
自动识别 注③
ON-OFF 注④ |
|
再按“菜单”键 |
存储被预置的参数，进入自动运行状态 |
2.在人工模式下的参数调节步骤
|
被预置参数的选择 |
参数代码 |
代码含义 |
参数范围 |
参数调节 |
|
操作“菜单”键
使“参数预置”
指示灯亮 |
PR-1 |
COS预置 |
0.80-0.99 |
按“△”键
参数增加
按“▽”键
参数减小 |
|
再按“菜单”键 |
PR-2 |
延时预置 |
1-250秒 |
|
再按“菜单”键 |
PR-3 |
过压预置 |
400-500V |
|
再按“菜单”键 |
PR-4 |
CT变比预置 |
50-6000 注① |
|
再按“菜单”键 |
[—01 |
第1回路电容器容量 |
0-150Kvar 注② |
|
再按“菜单”键 |
[—02 |
第2回路电容器容量 |
0-150Kvar 注② |
|
…… |
…… |
…… |
…… |
|
再按“菜单”键 |
[—12 |
第12回路电容器容量 |
0-150Kvar 注② |
|
同时按“△▽”
键3秒钟 |
PR-5 |
信号同名端自动识别 |
ON-OFF 注③④ |
|
再按“菜单”键 |
存储被预置的参数，进入自动运行状态 |
注：①CT变比预置值为信号电流互感变比的分子值，如用户的信号电流互感器变比为500/5A，则CT变比预置值为500而不是100。
②、没有接电容器的输出回路其容量应预置为“0”。对于电容器预置容量为“0”的输出回路控制器不输出控制信号。
③、信号同名端自动识别是指电压信号与电流信号由于接线的原因不处在同名端状态，控制器通过判断程序以软件的方式将其调整为同名端状态的过程，无须人工交换电流信号的两根信号线。
④、如用户将信号同名端自动识别参数调整为“ON”表示允许同名端自动识别；调整为“OFF”表示禁止同名端自动识别。此参数的不同选择将影响到控制器正确检测功率因数的范围，选“ON”时功率因数范围为滞后0.30到超前0.30；选“OFF”时功率因数范围为滞后0.001到超前0.001。如果用户现场的功率因数有可能低于0.30时，厂家强烈要求用户将此参数调整为“OFF”当出现非同名端状态时人工交换电流信号的两根信号一即可。
十一、显示说明
过压状态 ☆如当前菜单指示灯频闪则表示控制器工作在过压切除状态，显示值为系统电压值。
COSΦ值 ☆显示0.985表示当前功率因数为滞后0.985，显示-985表示当前功率因数为超前0.985。
欠流状态 ☆显示[--0表示欠电流，信号电流小于60mA
